As interfaces HSK E e HSK F são ambas padrões de alta velocidade para fresamento com haste oca, projetadas para usinagem de precisão, mas otimizadas para diferentes aplicações. A HSK E destina-se principalmente a operações leves e de altíssima velocidade que exigem concentricidade excepcional e massa rotativa mínima, enquanto a HSK F oferece maior transmissão de torque e maior rigidez para aplicações de fresamento mais pesadas. A escolha da interface correta afeta diretamente a precisão da usinagem, a vida útil do fuso, a estabilidade da ferramenta e a eficiência da produção.
Seja para selecionar um novo porta-ferramentas HSK, atualizar seu centro de usinagem ou comparar diferentes tipos de porta-ferramentas HSK, entender essas diferenças ajuda a evitar problemas de compatibilidade e a maximizar o desempenho da usinagem.
Tanto o HSK E quanto o HSK F pertencem à norma DIN 69893/ISO 12164 para roscas cônicas de haste oca.
Ao contrário dos sistemas convencionais de conicidade acentuada, oCone HSKApresenta contato duplo entre o cone e a face do eixo. Este projeto proporciona:
Excelente repetibilidade de posicionamento
Alta rigidez
Equilíbrio superior em altas velocidades de rotação do fuso
Trocas de ferramentas automáticas rápidas
Compensação da expansão térmica
A principal diferença reside no projeto da chaveta, na geometria do flange e nas aplicações de usinagem pretendidas.
Os tamanhos típicos incluem:
Suporte para ferramentas HSK E25
Suporte para ferramentas HSK E32
Suporte para ferramentas HSK E40
Suporte para ferramentas HSK E50
Suporte para ferramenta HSK 40E
HSK 63F
Porta-ferramentas HSK 63
Suporte para ferramenta HSK F63
| Recurso | HSK E | HSK F |
|---|---|---|
| Aplicação principal | Usinagem de altíssima velocidade | Corte em alta velocidade com torque superior |
| Indústrias típicas | Eletrônica, PCB, grafite, medicina | Fabricação de moldes, alumínio, automotivo, aeroespacial |
| Slots de unidade | Menor | Maior |
| Transmissão de torque | Moderado | Mais alto |
| massa rotativa | Mais baixo | Ligeiramente mais alto |
| Equilíbrio da ferramenta | Excelente | Excellent |
| Velocidade de rotação recomendada | RPM extremamente alto | Alta rotação com cortes mais pesados |
As chaves de acionamento maiores do HSK F aumentam a transmissão de torque, tornando-o mais adequado para operações de fresagem agressivas com fresas de diâmetro maior.
Sim, quando a velocidade do fuso é o requisito principal.
A estrutura de flange leve deHSK EReduz a força centrífuga durante a rotação. Combinado com ferramentas altamente balanceadas, isso torna o HSK E ideal para:
Usinagem de grafite
perfuração de PCB
Micromecanização
Produção de componentes médicos
Eletrônica de precisão
Ferramentas de metal duro de pequeno porte
Por exemplo:
Porta-ferramentas HSK E25 para microferramentas
Porta-ferramentas HSK E32 para gravação de precisão.
Porta-ferramentas HSK E40 para acabamento de moldes de alta velocidade
Porta-ferramentas HSK E50 para fresas de precisão de maior porte.
Fabricantes que utilizam fusos acima de 30.000 RPM geralmente preferem interfaces HSK E.

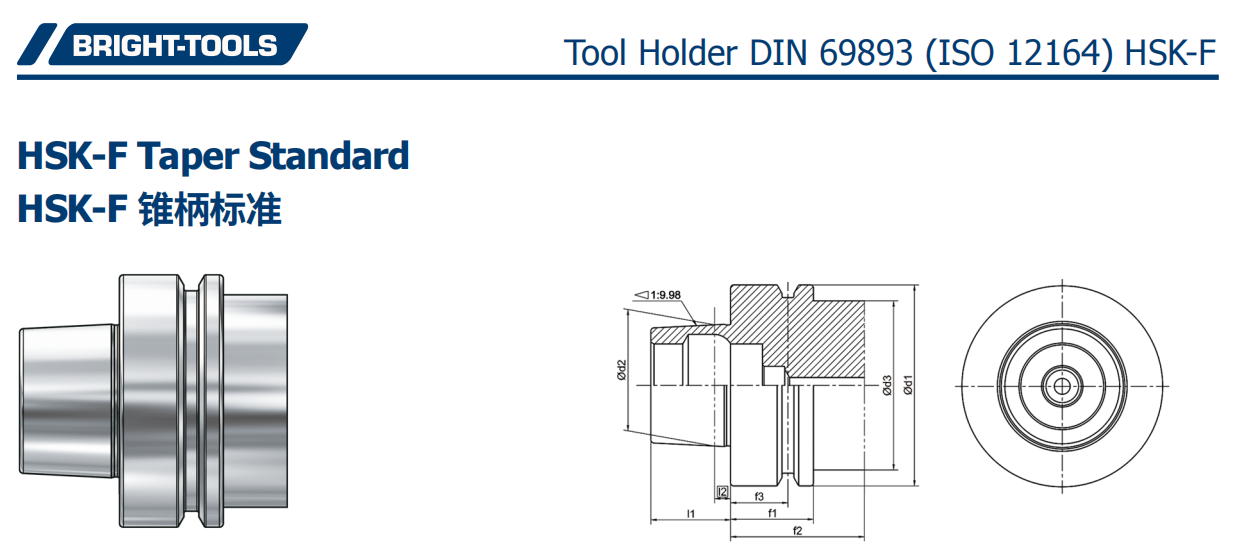

OHSK 63FA interface proporciona um encaixe mais robusto entre o fuso e o porta-ferramentas.
Em comparação com o HSK E,HSK 63 Fofertas:
Maior capacidade de torque
Melhor resistência ao deslizamento da lâmina
Rigidez aprimorada
Maior estabilidade durante o corte interrompido
Melhor desempenho com fresas de faceamento maiores
Aplicações típicas incluem:
Desbaste de alumínio
Acabamento em aço
Fabricação de moldes
Peças automotivas
componentes estruturais aeroespaciais
Muitos centros de usinagem equipados com fusos de 18.000 a 24.000 RPM utilizam o porta-ferramentas HSK F63 como configuração padrão.
Geralmente, não.
Embora ambos pertençam à família HSK, suas configurações de chave de acionamento são diferentes.
Embora o cone do eixo HSK possa parecer semelhante, as ranhuras de orientação do eixo são projetadas especificamente para HSK E ou HSK F.
Utilizar a interface errada pode resultar em:
Encaixe inadequado da ferramenta
Transmissão de torque reduzida
Erros de posicionamento
Extrator de ferramentas
Danos no eixo
Sempre verifique as especificações do fuso do fabricante da sua máquina antes de comprar um porta-ferramentas HSK.
Os modernos porta-ferramentas HSK estão disponíveis em diversas configurações para diferentes requisitos de usinagem.
Porta-ferramentas hidráulicos HSKfornecer:
Excelente amortecimento de vibrações
Alta concentricidade
Trocas rápidas de ferramentas
Acabamento de superfície superior
Recomendado para:
Fresagem final
Alargamento
perfuração de alta velocidade
Acabamento de precisão
UmMandril de pinça HSKOferece flexibilidade excepcional.
As vantagens incluem:
Ampla faixa de fixação
Mudanças de ferramentas com boa relação custo-benefício
Adequado para brocas, fresas de topo e alargadores.
Alta precisão de fixação
Ideal para usinagem de uso geral.
Um porta-fresas HSK foi projetado para fresas maiores que exigem máxima rigidez.
As aplicações incluem:
Fresamento frontal
Fresagem de ombro
Desbaste pesado
cortadores de grande diâmetro
Um eixo HSK suporta fresas de revestimento e cortadores laterais e frontais.
Em comparação com os sistemas de pinças, os mandris oferecem:
Maior rigidez
Melhor transmissão de torque
Posicionamento aprimorado da lâmina de corte
Um adaptador HSK permite a compatibilidade entre diferentes sistemas de ferramentas.
As conversões típicas incluem:
HSK para pinça ER
HSK para Weldon
Mandril HSK para hidráulico
Extensões HSK
mangas de redução
Os adaptadores são úteis para expandir a capacidade de ferramental sem substituir a interface do fuso.
Diversos acessórios aumentam a produtividade e a confiabilidade.
UmTubo de refrigeração HSKPermite a administração de fluido refrigerante através da ferramenta.
Os benefícios incluem:
Melhor evacuação de chips
Vida útil da ferramenta aprimorada
Temperatura de corte reduzida
Desempenho aprimorado na perfuração de furos profundos
Sistemas de refrigeração de alta pressão frequentemente dependem de tubos de refrigeração de precisão para manter o desempenho da vedação.
Considere os seguintes fatores antes de selecionar um profissional com HSK.
| Exigência | Interface recomendada |
|---|---|
| Velocidade máxima do fuso | HSK E |
| Fresagem com torque elevado | HSK F |
| Graphite machining | HSK E |
| Gravação de precisão | HSK E |
| desbaste do molde | HSK F |
| Usinagem de alumínio | HSK F |
| Usinagem de aço | HSK F |
| Componentes médicos | HSK E |
| Fresamento frontal de grandes dimensões | HSK F |
Se a sua aplicação enfatiza a velocidade do fuso e um desvio mínimo, o HSK E geralmente é a melhor escolha.
Se a força de corte e a transmissão de torque forem mais importantes, o HSK F oferece desempenho superior.
Um sistema de ferramentas HSK de qualidade deve oferecer mais do que apenas compatibilidade de interface.
Avalie os fornecedores com base em:
Precisão cônica
Classificação de balanceamento dinâmico (G2.5 ou superior)
Precisão de derrapagem
Qualidade do material
Processo de tratamento térmico
dureza superficial
Compatibilidade do líquido de arrefecimento
Retificação de precisão
Relatórios de inspeção
Disponibilidade de vários tipos de porta-ferramentas HSK
Os fabricantes de alta qualidade também fornecem sistemas de ferramentas completos que abrangem:
Suportes hidráulicos
Mandris de pinça
Porta-fresas frontais
Pérgolas
Suportes de encaixe por contração
Adaptadores
Acessórios
Selecionar um fornecedor confiável garante maior vida útil ao fuso e uma qualidade de usinagem mais consistente.
Embora os porta-ferramentas HSK E e HSK F compartilhem o mesmo princípio de haste oca, eles são projetados para diferentes prioridades de usinagem. O HSK E se destaca na usinagem de precisão ultrarrápida e leve, onde o balanceamento e a massa rotativa mínima são críticos, enquanto o HSK F oferece maior transmissão de torque e rigidez para operações de fresamento exigentes. A escolha da interface correta para o seu fuso, estratégia de corte e ferramentas — incluindo porta-ferramentas hidráulicos, pinças, porta-fresas de faceamento, mandris, adaptadores e acessórios de refrigeração — ajuda a maximizar a precisão da usinagem, a vida útil da ferramenta e a eficiência da produção. Para fabricantes que investem em porta-ferramentas HSK confiáveis, selecionar o padrão HSK correto é um passo fundamental para alcançar uma usinagem estável e de alto desempenho.
Não. O HSK F geralmente proporciona maior transmissão de torque devido às suas chavetas de acionamento maiores, tornando-o mais adequado para fresamento de peças mais pesadas.
Não. A geometria da chave de acionamento difere, portanto as interfaces não são intercambiáveis, mesmo que as dimensões do cone pareçam semelhantes.
A usinagem de grafite, incluindo o aço HSK E, é comum em setores como eletrônica, fabricação de placas de circuito impresso (PCBs), usinagem de grafite, acabamento de moldes de precisão, produção de dispositivos médicos e microusinagem.
O HSK63F oferece um excelente equilíbrio entre rigidez, capacidade de velocidade do fuso e transmissão de torque, tornando-o adequado para uma ampla gama de aplicações de fresagem CNC.
Para acabamentos de alta velocidade que exigem precisão de concentricidade excepcional, os porta-ferramentas hidráulicos HSK são frequentemente a opção preferida. Para versatilidade em aplicações gerais, um mandril de pinça HSK é uma excelente escolha, enquanto um porta-fresas de faceamento HSK ou um eixo HSK são mais adequados para fresas maiores e cargas de corte mais elevadas.
