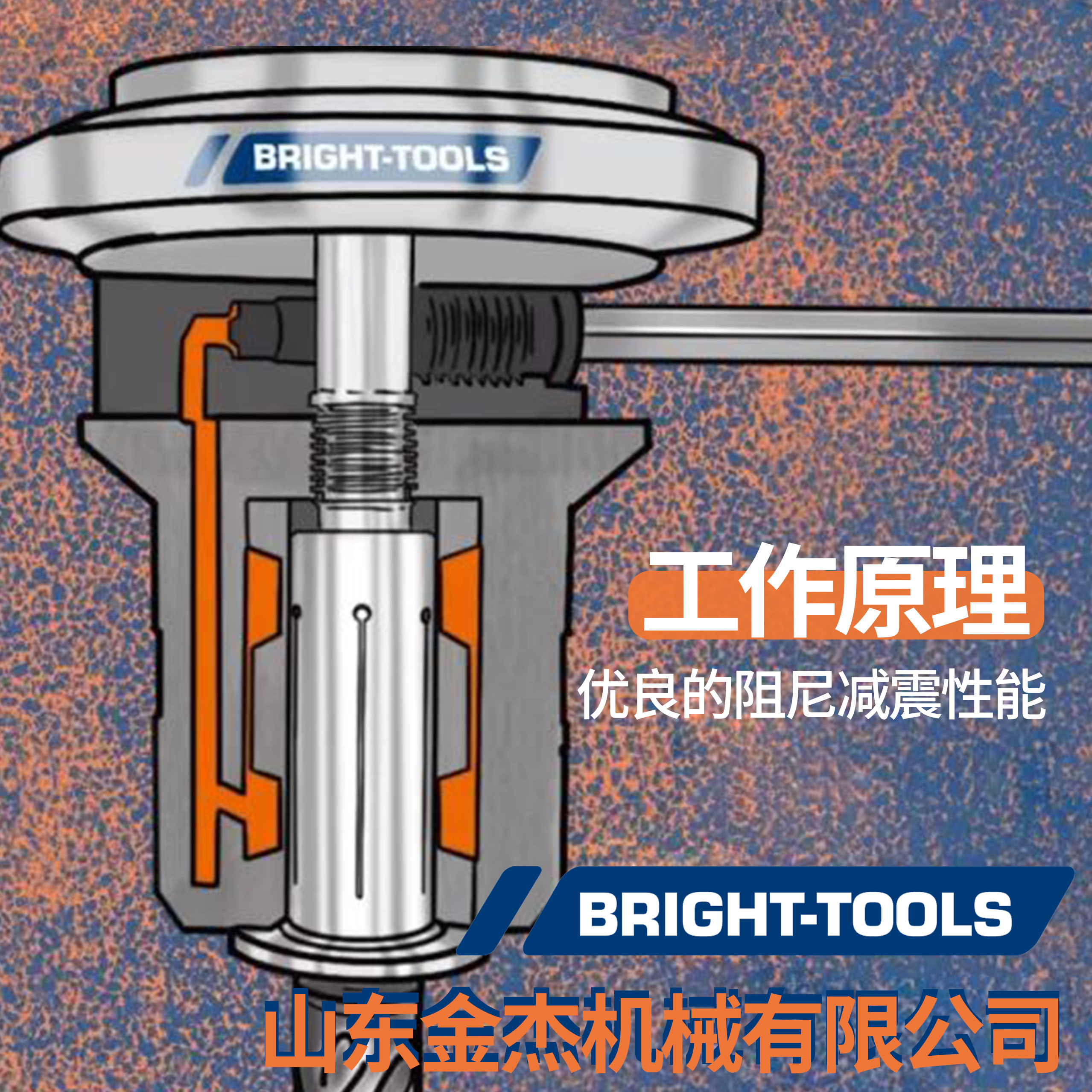

O suporte hidráulico é um suporte de ferramenta amplamente utilizado. Ao contrário dos sistemas tradicionais de porta-ferramentas, este porta-ferramentas requer apenas um parafuso de travamento para ser apertado. Quando o parafuso é apertado, ele empurra a vedação do pistão, gerando pressão do óleo hidráulico dentro do porta-ferramentas. Esta pressão é uniformemente transferida da direção circunferencial para a manga de expansão de aço, que então prende a ferramenta.
O suporte hidráulico funciona usando dois cilindros concêntricos de um eixo de expansão de ar, selando ambas as extremidades para formar uma cavidade cilíndrica. Um dos cilindros é preenchido com óleo hidráulico e submetido a uma certa pressão. Esta pressão é uniformemente transmitida a todas as partes da câmara de óleo. A parede externa desses dois cilindros concêntricos é relativamente fina e se expande para fora quando submetida a pressão. Esta deformação da parede fina permite tanto o furo interno quanto o aperto de expansão do diâmetro externo. A parede fina resiste uniformemente à pressão do óleo em todos os pontos, proporcionando alta precisão de fixação para o furo interno e o diâmetro externo das peças. O suporte hidráulico é desenvolvido com base neste princípio e foi aplicado com sucesso nas indústrias de usinagem CNC.
O suporte hidráulico controla o erro de escoamento radial e a precisão da repetibilidade abaixo de 3UM, oferecendo uma precisão rotacional de fixação extremamente alta, melhorando as condições de corte e reduzindo o desgaste da ferramenta.
Em processos de perfuração e fresagem, melhora significativamente a precisão dimensional do furo e evita efetivamente a quebra da ferramenta, reduzindo o desgaste da ferramenta.
O óleo hidráulico dentro do suporte hidráulico também aumenta o amortecimento estrutural, proporcionando excelente desempenho de amortecimento e reduzindo as vibrações durante os processos de corte. Isso melhora a qualidade da superfície da peça de trabalho, prolonga a vida útil da ferramenta em mais de 30%, reduz os custos de produção e economiza tempo de troca da ferramenta.
É fácil e flexível de operar, com alta eficiência de processamento. Não requer equipamentos periféricos caros e complexos, reduzindo os custos do equipamento.
Carga e descarregamento convenientes, exigindo apenas um parafuso de travamento para apertar, tornando a operação muito simples.
Ao travar o suporte hidráulico, por favor, bloqueie o parafuso completamente. No entanto, não bloqueie o parafuso vazio sem inserir uma ferramenta. (Ao travar manualmente o parafuso, trave-o até que o parafuso pare naturalmente. Neste ponto, a força de fixação do suporte hidráulico é ideal. Os parafusos de travamento vazios podem causar problemas como falha de inserção da ferramenta, vazamento de óleo do porta-ferramentas e precisão reduzida.)
Ao instalar a ferramenta, insira a ferramenta firmemente na parte inferior do suporte hidráulico. Se não for possível encaixar bem devido a diferentes profundidades de processamento, use uma pinça hidráulica. Sem usar uma pinça, não exceda a distância inferior de 8MM do diâmetro interno do porta-ferramentas. (Exceder a distância de 8MM pode levar ao encolhimento e deformação do diâmetro interno do porta-ferramentas.)
Ao inserir a ferramenta de corte, primeiro remova qualquer umidade e óleo do diâmetro interno do porta-ferramentas e da ferramenta de corte. (Contaminantes líquidos podem fazer com que a ferramenta caia durante o processamento.)
É proibido afrouxar os parafusos selados no suporte hidráulico. (O afrouxamento dos parafusos selados causará vazamento de óleo e tornará o porta-ferramentas inutilizável.) Se os parafusos do suporte da ferramenta estiverem danificados ou não houver pressão hidráulica durante a operação, não desmonte ou insira outros objetos estranhos sozinho. Entre em contato com o local de compra imediatamente. O suporte hidráulico é adequado para ferramentas de alta precisão, como fresas, brocas e alargadores.
