Diferenças entre o suporte BT e o suporte da ferramenta SK

Table of Content [Hide]

O suporte BT e o porta-ferramentas SK têm diferenças significativas em vários aspectos. Abaixo está uma explicação detalhada dessas diferenças.

Padrões e Origem

Suporte BT: BT é um padrão japonês, especificamente um tipo de MAS BT (padrão japonês).
Suporte de ferramenta SK: SK é um padrão alemão, normalmente categorizado em DIN 69871 (padrão alemão). No entanto, também há alegações de que o porta-ferramentas SK é uma versão de alta velocidade do porta-ferramentas BT.

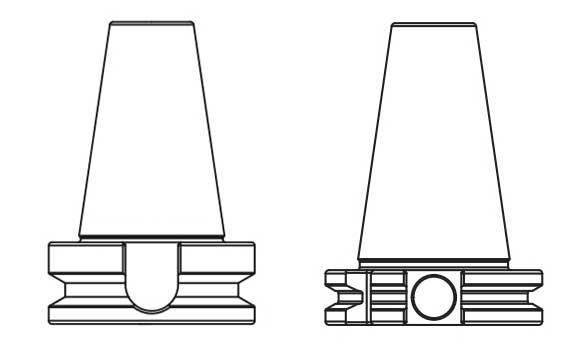

Flange: A espessura do flange do suporte BT é relativamente grande, um design que aumenta a estabilidade e a rigidez do suporte durante a rotação de alta velocidade. Em contraste, a espessura do flange do porta-ferramentas SK é relativamente menor, mas ainda atende à maioria dos requisitos de usinagem.
Keyway: Ambas as chaves do suporte BT têm a mesma profundidade e não são fresadas. Este design ajuda a reduzir as vibrações e o ruído durante o corte, melhorando a estabilidade do aperto. Por outro lado, as duas chaves do porta-ferramentas SK têm diferentes profundidades e são fresadas, o que aumenta a flexibilidade de sua instalação até certo ponto.

Taper: tanto o porta-ferramentas BT quanto o porta-ferramentas SK têm um cone 7:24, que é uma semelhança estrutural entre os dois. Portanto, ao trocar manualmente as ferramentas sem o uso de um braço robótico, o porta-ferramentas BT e o porta-ferramentas SK são geralmente intercambiáveis, desde que o torno correspondente seja alterado.
Método de posicionamento: Embora os ceifadores sejam os mesmos, pode haver diferenças nos métodos de posicionamento dos dois suportes. O suporte BT depende principalmente da precisão da superfície cônica e da interface do fuso para posicionamento, enquanto o porta-ferramentas SK pode usar um mecanismo de posicionamento mais complexo para garantir maior precisão e estabilidade de usinagem.

Suporte BT: devido ao seu flange mais espesso e mecanismo de travamento, o suporte BT normalmente oferece maior força de fixação e estabilidade, tornando-o adequado para corte pesado e usinagem de desbaste. No entanto, quando as velocidades do fuso atingem níveis elevados (por exemplo, 40.000 RPM), a extremidade do suporte BT pode experimentar deformação significativa devido à força centrífuga, causando a deterioração do escoamento radial. Como resultado, geralmente não é usado para corte de alta velocidade.
Suporte de ferramenta SK: O suporte de ferramenta SK oferece alta rigidez e precisão, tornando-o ideal para necessidades de usinagem de alta velocidade e alta precisão. Seu design enfatiza a estabilidade e a praticidade, permitindo manter a precisão da usinagem por longos períodos. O desempenho de alta velocidade do porta-ferramentas SK torna a escolha ideal para corte de alta velocidade.
