Tudo o que os compradores devem saber sobre os padrões de porta-ferramentas HSK antes de comprar.

Selecionar o padrão correto de porta-ferramentas é uma das decisões mais importantes na compra de ferramentas CNC. Uma interface incompatível pode levar a baixa precisão de usinagem, desgaste excessivo do fuso, arrancamento da ferramenta e paradas dispendiosas. Para centros de usinagem modernos de alta velocidade, a norma DIN 69893 (HSK) tornou-se a preferida devido ao seu design de contato duplo, enquanto a DIN 69871 continua sendo amplamente utilizada em aplicações de usinagem convencionais. Compreender as diferenças entre essas normas — e como elas se relacionam com seu fuso, ferramentas e requisitos de usinagem — ajuda a garantir produtividade a longo prazo e retorno do investimento.

Por que os padrões de porta-ferramentas HSK são importantes?

O porta-ferramentas é a ligação entre o eixo da máquina e a ferramenta de corte. Mesmo as ferramentas de corte da mais alta qualidade não terão um desempenho adequado se o porta-ferramentas não for rígido, preciso ou compatível.

Modernodin 69893 standardsForam desenvolvidos para solucionar os desafios encontrados nos sistemas tradicionais de conicidade acentuada, incluindo:

• Expansão térmica durante usinagem de alta velocidade

• Rigidez reduzida em altas velocidades do fuso

• Baixa repetibilidade após trocas automáticas de ferramentas

• Desempenho de equilíbrio limitado

Em comparação com interfaces mais antigas, os detentores de HSK oferecem:

• Afilamento simultâneo e contato frontal

• Maior precisão de posicionamento

• Melhor equilíbrio dinâmico

• Rigidez do fuso aprimorada

• Trocas de ferramentas automáticas mais rápidas

• Vida útil do fuso mais longa

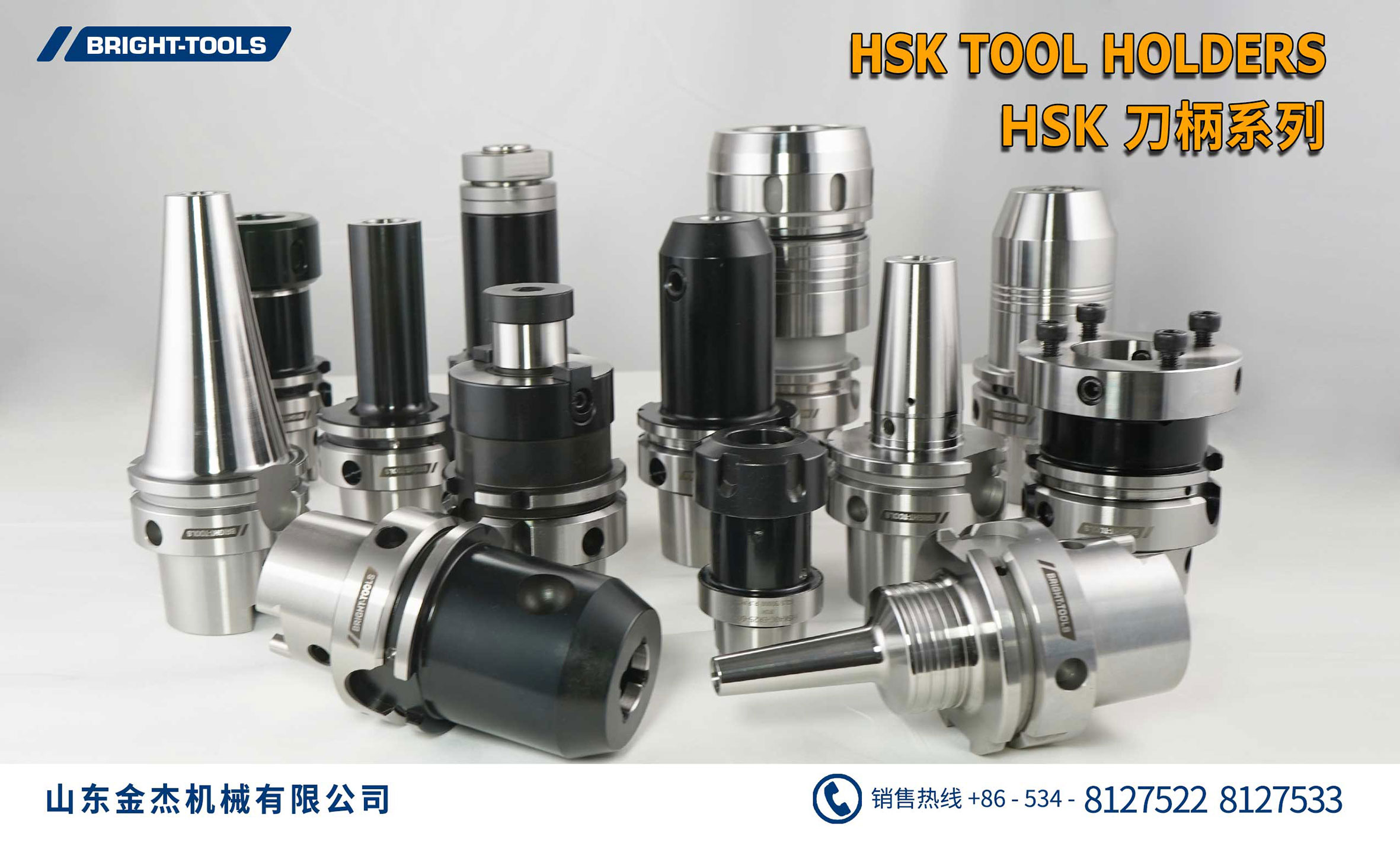

O que é DIN 69893?

DIN 69893 is the German industrial standard that defines Hollow Shank Taper (HSK) tool holders. It has also been adopted internationally as ISO 12164.

Ao contrário dos sistemas de cones convencionais, o HSK utiliza um cone oco que se expande ligeiramente durante a fixação do eixo. O eixo entra em contato com ambos:

• A superfície cônica

• A face do flange

Este design de contato duplo melhora significativamente a rigidez e a precisão, especialmente em velocidades de fuso superiores a 15.000 RPM.

As séries HSK comuns incluem:

• HSK-A

• HSK-E

• HSK-F

• HSK-T

Cada série é otimizada para diferentes aplicações de usinagem, desde fresamento pesado até usinagem de precisão em altíssima velocidade.

Qual a diferença entre DIN 69893 e DIN 69871?

Essa é uma das perguntas mais comuns que os compradores fazem antes de adquirir ferramentas CNC.

Odin 69871 tool holderContinua sendo popular em muitos centros de usinagem devido à sua comprovada confiabilidade e aos menores custos de equipamento.

Exemplos típicos incluem:

• sk40 din 69871

• din 69871 sk40

• iso 40 din 69871

• iso 50 din 69871

Essas interfaces são comumente encontradas em centros de usinagem CNC convencionais usados ​​para fresagem em geral.

A norma DIN 69871 ainda é usada hoje em dia?

Absolutamente.

Embora o HSK tenha se tornado a solução preferida para usinagem de alta velocidade, a norma DIN 69871 continua a dominar muitos ambientes de produção, incluindo:

• Usinagem geral

• Fabricação de moldes

• Usinagem de aço

• Fresagem em velocidade média

• Oficinas de trabalho

• Instalações educacionais de CNC

Suas vantagens incluem:

• cadeia de suprimentos global madura

• Ampla disponibilidade de ferramentas

• Custos de ferramental mais baixos

• Excelente compatibilidade com máquinas existentes.

Para muitos fabricantes, a atualização de toda uma linha de produção para HSK pode não ser economicamente necessária.

Como se compara a norma DIN 2080 com a DIN 69871?

Outro padrão que os compradores encontram com frequência éDIN 2080.

Embora ambos os padrões usem um cone íngreme de 7:24, eles diferem no mecanismo de retenção da ferramenta.

DIN 2080 is generally found on older machine tools, while DIN 69871 is designed specifically for automatic tool changing systems.

Qual o padrão de porta-ferramentas mais adequado para usinagem de alta velocidade?

Para velocidades de fuso acima de aproximadamente 15.000 RPM, a norma DIN 69893 é geralmente a solução preferida.

Os motivos incluem:

• Better dynamic balance

• Deformação centrífuga reduzida

• Rigidez aprimorada

• Maior precisão de usinagem

• Melhor acabamento de superfície

• Menor vibração

Os setores que normalmente utilizam HSK incluem:

• Aeroespacial

• Dispositivos médicos

• Eletrônica

• Moldes de precisão

• Automotivo

Como sei qual suporte de ferramentas é compatível com a minha máquina?

Verifique sempre a interface do fuso especificada pelo fabricante da máquina.

As interfaces de fuso comuns incluem:

DIN 69893 (HSK)

Indicado para:

• Centros de usinagem de alta velocidade

• Usinagem de cinco eixos

• Acabamento de precisão

DIN 69871

Suitable for:

• Centros de usinagem vertical padrão

• Centros de usinagem horizontais

• Fresagem CNC geral

Os tamanhos típicos incluem:

• SK30

• SK40 DIN 69871

• SK50

Nunca assuma que normas diferentes são intercambiáveis.

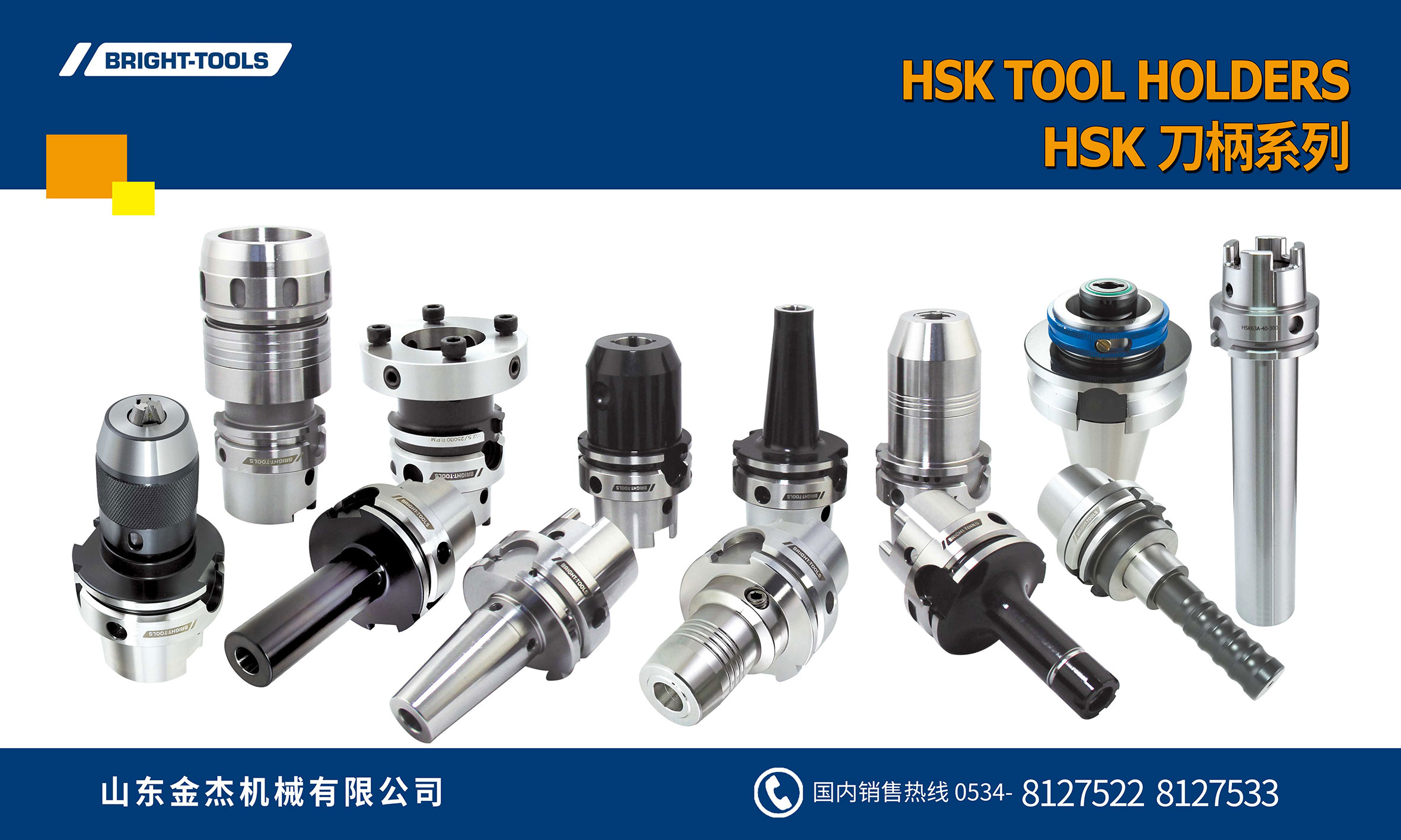

Que tipos de porta-ferramentas os compradores devem considerar?

Escolher a interface é apenas o primeiro passo.

Diferentes operações de usinagem exigem diferentes tipos de suportes.

Porta-ferramentas hidráulicos

Ideal para:

• Fresagem final

• Alargamento

• perfuração de alta velocidade

Vantagens:

• Baixa excentricidade

• Excelente amortecimento de vibrações

• Longa vida útil da ferramenta

Mandris de pinça

Ideal para:

• fresas de topo

• Exercícios

• General machining

Advantages:

• Flexível

• Custo-benefício

• Ampla faixa de fixação

Eixos de fresagem

Projetado para:

• Fresamento frontal

• Fresagem lateral

• Moinhos de conchas

Fornece:

• Alta rigidez

• Excelente transmissão de torque

Porta-ferramentas de rosqueamento

Um porta-ferramentas de rosqueamento é projetado especificamente para corte de roscas de precisão.

As aplicações incluem:

• Rosca interna

• Rosca externa

• Torneamento CNC

• Rosca de tubo

• Tópicos métricos

A seleção adequada do suporte influencia diretamente a precisão da rosca e a vida útil da ferramenta.

O que os compradores devem procurar além do padrão?

Compradores profissionais avaliam muito mais do que apenas a compatibilidade da interface.

Os critérios de compra importantes incluem:

Precisão de fabricação

Procurar:

• Conicidade retificada com precisão

• Precisão de alinhamento da face

• Erro de concentricidade baixo

Balanceamento dinâmico

A usinagem de alta velocidade requer classes de balanceamento, tais como:

• G2.5

• G1.0 (aplicações especiais)

Um melhor equilíbrio reduz:

• Vibração do fuso

• desgaste da ferramenta

• Barulho

Qualidade do material

Os suportes premium normalmente utilizam aços-liga com:

• Tratamento térmico a vácuo

• Retificação de precisão

• Endurecimento superficial

Proteção de superfície

Revestimentos de qualidade melhoram:

• Resistência à corrosão

• Resistência ao desgaste

• Desempenho de limpeza

Capacidade de refrigeração interna

A usinagem moderna depende cada vez mais da distribuição interna de fluido refrigerante para:

• perfuração de furos profundos

• Fresagem de alta velocidade

• Redução de calor

As normas DIN estão disponíveis em formato PDF?

Muitos compradores pesquisam o documento DIN 69871 em PDF antes de tomar decisões de compra.

As normas DIN oficiais são documentos protegidos por direitos autorais e geralmente estão disponíveis por meio de organizações de normas autorizadas ou distribuidores licenciados. Fabricantes de máquinas-ferramenta e fornecedores de ferramentas frequentemente fornecem especificações técnicas, desenhos dimensionais e tabelas de compatibilidade com base nessas normas para ajudar os clientes a selecionar os porta-ferramentas corretos.

Como as normas DIN são utilizadas além dos porta-ferramentas?

As normas DIN abrangem uma ampla gama de componentes industriais além das ferramentas CNC.

Exemplos incluem:

• DIN 5482 for spline connections

• Fixadores mecânicos

• Rolamentos

• Elementos de máquinas

• Eixos industriais

• Componentes de transmissão

Da mesma forma, muitos fabricantes que oferecem ferramentas DIN produzem ferramentas e acessórios de máquinas padronizados que atendem às especificações reconhecidas internacionalmente, garantindo intercambialidade e qualidade consistente em diferentes equipamentos.

As máquinas especializadas exigem considerações diferentes em relação às ferramentas?

Sim. Equipamentos como máquinas de mandrilamento e soldagem geralmente utilizam sistemas de ferramentas dedicados, projetados para reparo de furos e usinagem no local. Embora essas máquinas nem sempre utilizem interfaces HSK, os compradores ainda devem verificar a compatibilidade do fuso, a rigidez do porta-ferramentas e os requisitos de fixação da ferramenta para garantir uma operação segura e precisa.

Como os compradores podem escolher um fornecedor confiável de porta-ferramentas?

Ao comparar fornecedores, considere mais do que apenas o preço.

Um fabricante confiável deve fornecer:

• Relatórios completos de inspeção dimensional

• Certificações de materiais

• Documentação sobre tratamento térmico

• Capacidade de balanceamento dinâmico

• Processos de retificação de precisão

• Configurações de suporte múltiplo

• Suporte OEM/ODM

• Capacidade de produção estável

• Experiência em exportação global

• Suporte técnico ágil

A consistência a longo prazo costuma ser mais valiosa do que o menor custo inicial de aquisição.

Conclusão

A escolha do porta-ferramentas correto começa com a compreensão da norma aplicável. Embora a DIN 69871 continue sendo uma opção confiável para centros de usinagem CNC convencionais, a DIN 69893 tornou-se a referência para a fabricação de alta velocidade e alta precisão, graças à sua haste oca, design de contato duplo e rigidez superior. Além da compatibilidade de interface, os compradores devem avaliar a precisão do porta-ferramentas, a qualidade do balanceamento, a seleção do material, a capacidade de refrigeração e a experiência do fornecedor. Investir na norma correta e em um parceiro de fabricação confiável ajuda a melhorar a precisão da usinagem, prolongar a vida útil do fuso, reduzir o tempo de inatividade e obter um custo total de propriedade menor.

FAQ

A norma DIN 69893 é equivalente à HSK?

Sim. A norma DIN 69893 define a interface HSK (Hollow Shank Taper) e é reconhecida internacionalmente como ISO 12164.

A norma DIN 69871 é intercambiável com a DIN 69893?

Não. Os dois padrões usam interfaces de eixo diferentes e não são compatíveis entre si.

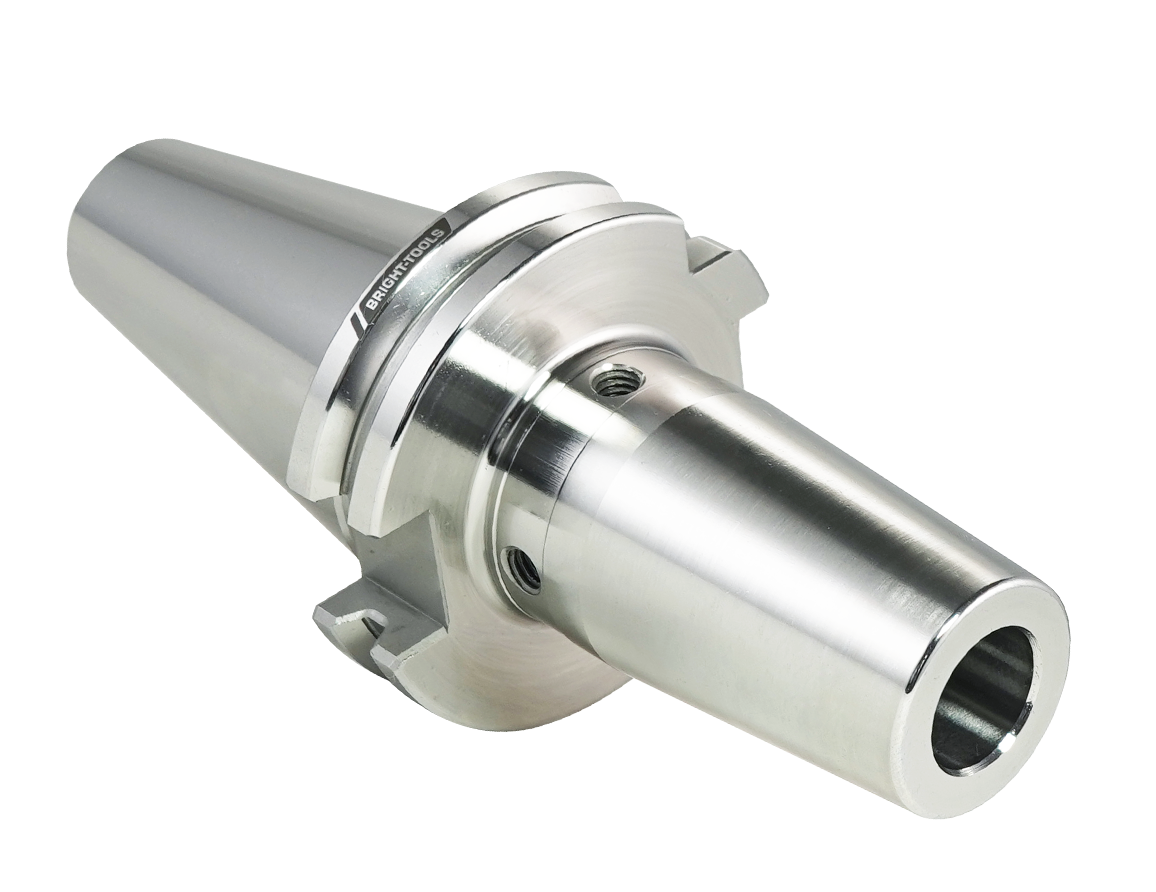

O que é SK40 DIN 69871?

SK40 DIN 69871 refere-se a um porta-ferramentas de cone íngreme tamanho 40 fabricado de acordo com a norma DIN 69871. É comumente utilizado em centros de usinagem CNC com trocadores automáticos de ferramentas.

A norma DIN 2080 ainda é utilizada?

Sim. A norma DIN 2080 ainda é encontrada em máquinas de fresagem CNC e manuais mais antigas, embora tenha sido amplamente substituída pela DIN 69871 em centros de usinagem automáticos modernos.

Qual padrão é melhor para usinagem de alta velocidade?

Para aplicações de alta velocidade e alta precisão, a norma DIN 69893 (HSK) geralmente oferece melhor rigidez, repetibilidade e balanceamento do que os sistemas de cone íngreme convencionais, tornando-se a escolha preferida para a fabricação CNC moderna.
