DIN 69871 ER Collet Chuck with UM Nut

Name: DIN 69871 ER Collet Chuck with UM Nut
Brand: Shandong Jinjie Machinery Co., Ltd.
Availability: InStock

O mandril de pinça DIN 69871 ER com porca UM é um tipo de porta-ferramentas usado para fixar ferramentas de corte em diversas operações de fresamento e furação. Ele é projetado para acomodar pinças ER, que proporcionam alta força de fixação para garantir que a ferramenta de corte permaneça firmemente no lugar durante a usinagem. O sistema de porca UM permite trocas de ferramentas rápidas e fáceis, sem a necessidade de ferramentas adicionais. O mandril de pinça DIN 69871 ER com porca UM é amplamente utilizado em operações de usinagem CNC onde precisão e confiabilidade são essenciais.

O porta-ferramentas BT-ER é um porta-ferramentas comumente usado em usinagem. É composto por um corpo porta-ferramentas e uma pinça ER. É usado principalmente para fixar ferramentas de corte com haste reta, como brocas e fresas.

1. Diversas especificações: ER11, ER16, ER20, ER25, ER32, ER40.

2. Fácil de operar.

3. Ampla aplicabilidade.

Compre DIN 69871 ER Collet Chuck with UM Nut 



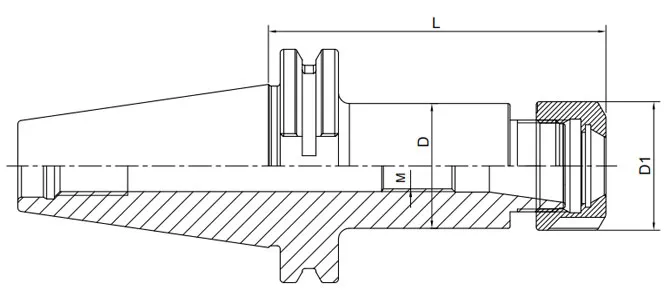

DESENHO TÉCNICO DE DIN 69871 ER COLLET CHUCK COM UM PORCA

Chuck Collet ER

Collet e corte

Carburação e têmpera

Estrutura do produto

Suportes de ferramentas BRIGHT-TOOLS Sk

Colete e corte do suporte de ferramenta Sk40

Carburação e têmpera do suporte de ferramenta Sk30

Estrutura do produto do suporte da ferramenta Sk50

ESPECIFICAÇÃO DO MANDRIL DE PINÇA DIN 69871 ER COM PORCA UM

Tamanho	D	D1	L	M	Capacidade
SK30-ER16UM-70	28	32	70	M10	1-10
SK30-ER20UM-70	32	35	70	M14*1,5	1-13
SK30-ER25-70	32	42	70	M18*1,5	2-16
SK30-ER32-70	40	50	70	M22*1,5	2-20
SK30-ER40-70	43	63	70	M18*1.5	3-26
SK30-ER16UM-100	28	32	100	M10	1-10
SK30-ER20UM-100	32	35	100	M14*1.5	1-13
SK30-ER25-100	32	42	100	M18*1.5	2-16
SK30-ER32-100	40	50	100	M22*1.5	2-20

SK40-ER16UM-63	28	32	63	M10	1-10
SK40-ER20UM-70	34	35	70	M14*1.5	1-13
SK40-ER25-70	42	42	70	M18*1.5	2-16
SK40-ER32-70	40	50	70	M22*1.5	2-20
SK40-ER40-80	50	63	80	M28*1,5	3-26
SK40-ER16UM-100	28	32	100	M10	1-10
SK40-ER20UM-100	34	35	100	M14*1.5	1-13
SK40-ER25-100	42	42	100	M18*1.5	2-16
SK40-ER32-100	50	50	100	M22*1.5	2-20
SK40-ER40-100	50	63	100	M28*1.5	3-26
SK40-ER40-120	50	63	120	M28*1.5	3-26
SK40-ER16UM-160	28	32	160	M10	1-10
SK40-ER20UM-160	34	35	160	M14*1.5	1-13
SK40-ER25-160	42	42	160	M18*1.5	2-16
SK40-ER32-160	50	50	160	M22*1.5	2-20
SK40-ER40-160	50	63	160	M28*1.5	3-26
SK40-ER16UM-200	28	32	200	M10	1-10
SK40-ER20UM-200	34	35	200	M14*1.5	1-13
SK40-ER25-200	42	42	200	M18*1.5	2-16
SK40-ER32-200	50	50	200	M22*1.5	2-20
SK40-ER40-200	50	63	200	M28*1.5	3-26

SK50-ER16UM-70	28	32	70	M10	1-10
SK50-ER20UM-70	34	35	70	M14*1.5	1-13
SK50-ER25-60	42	42	60	M18*1.5	2-16
SK50-ER32-70	50	50	70	M22*1.5	2-20
SK50-ER40-80	63	63	80	M28*1.5	3-26
SK50-ER50-100	64	78	100	M36*1,5	6-34

SK50-ER16UM-100	28	32	100	M10	1-10
SK50-ER20UM-100	34	35	100	M14*1.5	1-13
SK50-ER25-100	42	42	100	M18*1.5	2-16
SK50-ER32-100	50	50	100	M22*1.5	2-20
SK50-ER40-100	63	63	100	M28*1.5	3-26

SK50-ER16UM-160	28	32	160	M10	1-10
SK50-ER20UM-160	34	35	160	M14*1.5	1-13
SK50-ER25-160	42	42	160	M18*1.5	2-16
SK50-ER32-160	50	50	160	M22*1.5	2-20
SK50-ER40-160	63	63	160	M28*1.5	3-26

SK50-ER16UM-200	28	32	200	M10	1-10
SK50-ER20UM-200	34	35	200	M14*1.5	1-13
SK50-ER25-200	42	42	200	M18*1.5	2-16
SK50-ER32-200	50	50	200	M22*1.5	2-20
SK50-ER40-200	63	63	200	M28*1.5	3-26

SK60-ER32-100	50	50	100	M22*1.5	2-20
SK60-ER40-100	63	63	100	M28*1.5	3-26
SK60-ER50-100	64	78	100	M36*1.5	6-34

SK60-ER32-160	50	50	160	M22*1.5	2-20
SK60-ER40-160	63	63	160	M28*1.5	3-26
SK60-ER50-160	64	78	160	M36*1.5	6-34
