Os porta-ferramentas desempenham um papel vital na usinagem CNC, afetando a precisão, estabilidade e eficiência. Entre os sistemas mais utilizados estão os porta-ferramentas HSK e os porta-ferramentas DIN 69871. Ambos estabeleceram seu lugar na usinagem moderna, mas cada um foi projetado para diferentes demandas de desempenho.
Então, o que exatamente diferencia um porta-ferramentas HSK de um DIN 69871? Este artigo explora o design técnico, os benefícios funcionais e as aplicações de ambos, ajudando você a determinar o que melhor se adapta às suas necessidades de usinagem.
Os porta-ferramentas HSK (Hollow Shank Taper) são suportes de alta velocidade e alta precisão desenvolvidos na Alemanha para atender à crescente demanda por melhor equilíbrio e força de fixação em altos RPMs. A Bright-tools oferece uma ampla gama de suportes de ferramentas HSK, incluindo as séries HSK A63, A100 e HSK E, projetados especificamente para usinagem de precisão.
Comprimento mais curto do cone: garante melhor equilíbrio em altas velocidades
Sistema de contato duplo: Contata o cone e a face do fuso
Perna oca: Reduz o peso, melhorando a aceleração e desaceleração
Alta força de fixação: Permite parâmetros de corte mais altos
Os porta-ferramentas HSK são amplamente utilizados em aplicações aeroespaciais, de fabricação de moldes e fresagem de alta velocidade, onde extrema precisão e rigidez são necessárias.

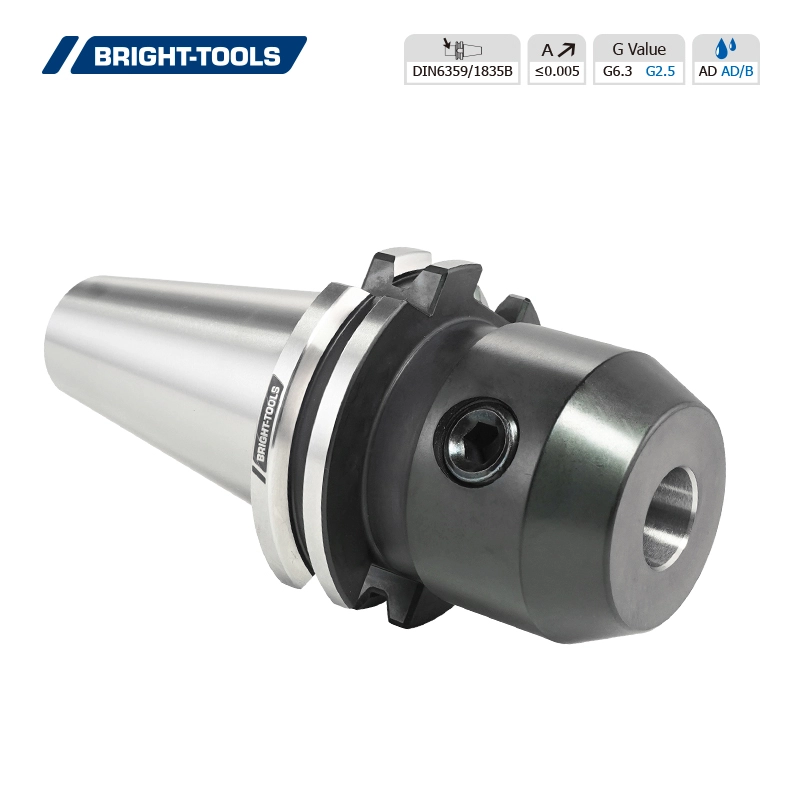

Os porta-ferramentas DIN 69871 (também conhecidos como suportes SK ou BT em algumas regiões) são baseados em um design de cone padronizado. A Bright-tools fabrica suportes DIN 69871 com excelente tratamento de superfície e alta concentricidade, garantindo consistência de desempenho em aplicações industriais.
Ângulo de cone padrão 7:24
Mecanismo de fixação do pino de tração
Disponível em várias formas (A, AD, B)
Custo-benefício e amplamente compatível
Os suportes DIN 69871 são comuns na usinagem CNC geral, automotiva e fresagem pesada, oferecendo uma solução confiável e durável.
| Característica | Suporte de ferramenta HSK | Suporte de ferramenta DIN 69871 |
|---|---|---|
| Ângulo de cone | Contato de face cônica curta | 7:24 apenas cone |
| Fixação | Contato duplo (flange cônica) | Puxe o pino (apenas cone) |
| Velocidade de adequação | Até 40.000 RPM | Geralmente abaixo de 15.000 RPM |
| Equilíbrio & vibração | Excelente equilíbrio em alta RPM | Menos adequado para trabalho de alta velocidade |
| Rigidez | Alta (contato facial adiciona suporte) | Moderado |
| Aplicação | Precisão, usinagem de alta velocidade | Usinagem de uso geral |
| Tempo de mudança da ferramenta | Mais rápido (cone mais curto) | Ligeiramente mais lento |
| Compatibilidade | Específico para fusos HSK | Compatível com muitas máquinas |
Quando se trata de usinagem de alta velocidade, os suportes de ferramentas HSK superam claramente o DIN 69871 devido à sua construção leve, melhor equilíbrio e fixação de contato duplo. O design oco do HSK permite rápida aceleração e desaceleração do fuso, reduzindo o tempo de usinagem e o desgaste da máquina.
As ferramentas Bright fornecem suportes HSK balanceados com precisão para os padrões DIN 69893, garantindo que seus titulares atendam aos requisitos de operações CNC de ultra-alta velocidade.
Em termos de força de retenção e precisão de posicionamento, os suportes HSK mantêm rigidez superior. O cone simultâneo e o contato facial reduzem o movimento axial e evitam a vibração durante o corte pesado.
Os suportes DIN 69871, embora robustos, entram em contato apenas com o cone do fuso, tornando-os mais suscetíveis a desalinhamentos minúsculos, especialmente sob cargas laterais.
As ferramentas brilhantes garantem que todos os suportes DIN 69871 sejam testados quanto à concentricidade em ≤ 0,003mm, o que é ideal para a maioria das aplicações industriais, mas pode não atingir os níveis de repetibilidade dos suportes HSK em condições dinâmicas.
Uma das principais vantagens dos titulares DIN 69871 é sua ampla compatibilidade com várias máquinas CNC. Eles são uma solução plug-and-play em muitos centros de usinagem vertical (VMCs), especialmente na Europa e na Ásia.
Em contraste, os suportes HSK requerem fusos e mecanismos de fixação compatíveis, tornando-os mais adequados para equipamentos especializados de alta velocidade. No entanto, muitos CNCs modernos de alta precisão estão sendo a empresaEd com eixos HSK para acomodar essas vantagens de desempenho.
Escolher entre HSK e DIN 69871 depende de seus objetivos de usinagem:
Suas operações exigem ultra-alta precisão e velocidade
Você trabalha nas indústrias aeroespacial, de fabricação de moldes ou de fundição
Você precisa de trocas rápidas de ferramentas e baixa fuga
Você opera CNCs com fusos de alta velocidade
Você precisa de um suporte versátil e econômico para uso geral
Sua máquina usa um fuso cônico 7:24
Seus requisitos de RPM são moderados (<15.000)
Você valoriza a compatibilidade generalizada
A Bright-tools, com mais de 20 anos de experiência em ferramentas de precisão, é um fabricante confiável de titulares HSK e DIN 69871. A empresa opera uma unidade de produção totalmente equipada com recursos avançados de inspeção, como ZEISS CMM, máquinas de balanceamento dinâmico e instrumentos de medição de concentricidade.
Seus destaques do produto incluem:
Rigoroso controle de qualidade: Cada suporte de ferramenta é inspecionado antes da expedição
Soluções personalizadas: Suportes sob medida para atender a modelos de máquinas específicos ou necessidades de desempenho
Tratamento de endurecimento de superfície: Melhora a durabilidade e resistência ao desgaste
Parcerias globais: Atendendo a mercados na Europa, América do Norte e Sudeste Asiático
Esteja você procurando suportes HSK A63 para fresagem de precisão de alta velocidade ou suportes DIN 69871 AD/B para aplicações CNC gerais, a Bright-tools oferece um catálogo completo de soluções de alta qualidade.
Ambos HSK eSuporte de ferramenta DIN 69871Servir papéis cruciais na usinagem CNC, cada um se destacando sob diferentes condições. Enquanto os detentores de HSK oferecem desempenho incomparável em contextos de alta velocidade e alta precisão, o DIN 69871 continua sendo uma escolha econômica e confiável para a fresagem diária.
Na Bright-tools, você não precisa se comprometer. Com sua experiência e ampla oferta de produtos, você pode encontrar o porta-ferramentas certo para elevar sua precisão, eficiência e consistência de usinagem.
