BT Shrink Chuck, 3 °, Regular, Formulário B

Name: BT Shrink Chuck, 3 °, Regular, Formulário B
Brand: Shandong Jinjie Machinery Co., Ltd.

3 ° slim Os mandris integrados com um nariz fino podem acessar perto das paredes e evitar problemas de interferência. Pode selecionar o suporte ideal para sua forma de peça de trabalho específica e condições de usinagem, grande diâmetro é melhor para usinagem de serviço pesado, e um pequeno diâmetro é melhor para micro-usinagem.

1, variedade de tamanho rico.

2, raiz espessa e nariz magro.

3, aplicado tanto usinagem de serviço pesado e micro usinagem.

4, suporte de parede 4-11mm.

Compre BT Shrink Chuck, 3 °, Regular, Formulário B 



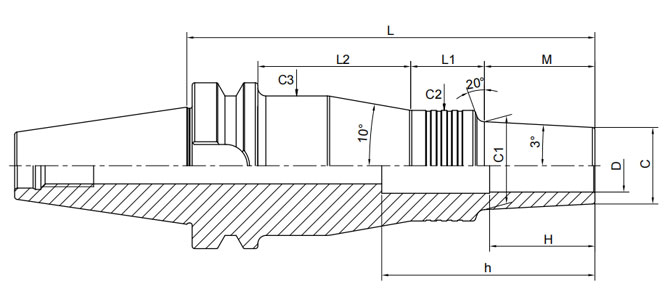

DESENHO TÉCNICO DO FORMULÁRIO B DE SHRINK CHUCK 3 °

SHRINK FIT CHUCK

VANTAGENS

CARACTERÍSTICAS

PRINCÍPIO DE TRABALHO

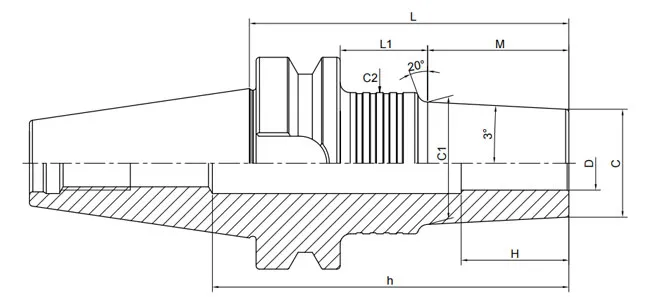

ESPECIFICAÇÃO DO FORMULÁRIO REGULAR B DE SHRINK CHUCK 3 ° BT

Tamanho	D	C	L	M	L1	C1	C2	H	H
BT40-SFRB6-75-M22	6	14	75	22	26	16.3	32	18	110
BT40-SFRB6-95-M42	6	14	95	42	26	18,4	32	18	130
BT40-SFRB6-105-M22	6	14	105	22	56	16.3	36	18	140
BT40-SFRB6-120-M67	6	14	120	67	26	21	32	18	155
BT40-SFRB6-125-M42	6	14	125	42	56	18,4	32	18	160
BT40-SFRB6-150-M67	6	14	150	67	56	21	32	18	185

BT40-SFRB8-75-M22	8	18	75	22	26	20.3	32	24	110
BT40-SFRB8-95-M42	8	18	95	42	26	22.4	36	24	130
BT40-SFRB8-105-M22	8	18	105	22	56	20.3	36	24	140
BT40-SFRB8-120-M67	8	18	120	67	26	25	36	24	155
BT40-SFRB8-125-M42	8	18	125	42	56	22.4	36	24	160
BT40-SFRB8-150-M67	8	18	150	67	56	25	36	24	185

BT40-SFRB10-75-M22	10	22	75	22	26	24.3	32	30	110
BT40-SFRB10-95-M42	10	22	95	42	26	26,4	32	30	130
BT40-SFRB10-105-M22	10	22	105	22	56	24.3	32	30	140
BT40-SFRB10-120-M67	10	22	120	67	26	29	36	30	155
BT40-SFRB10-125-M42	10	22	125	42	56	26,4	36	30	160
BT40-SFRB10-150-M67	10	22	150	67	56	29	36	30	185

BT40-SFRB12-75-M22	12	26	75	22	26	28,3	42	30	85
BT40-SFRB12-95-M42	12	26	95	42	26	30,4	50	30	105
BT40-SFRB12-105-M22	12	26	105	22	56	28,3	50	30	115
BT40-SFRB12-120-M67	12	26	120	67	26	33	50	30	130
BT40-SFRB12-125-M42	12	26	125	42	56	30,4	50	30	135
BT40-SFRB12-135-M22	12	26	135	22	86	28,3	50	30	145
BT40-SFRB12-150-M67	12	26	150	67	56	33	50	30	160
BT40-SFRB12-155-M42	12	26	155	42	86	30,4	50	30	165
BT40-SFRB12-180-M67	12	26	180	67	86	33	50	30	190

BT40-SFRB16-75-M22	16	32	75	22	26	34.3	50	32	85
BT40-SFRB16-95-M42	16	32	95	42	26	36,4	42	32	105
BT40-SFRB16-105-M22	16	32	105	22	56	34.3	50	32	115
	16	32	120	67	26	39	50	32	130
BT40-SFRB16-125-M42	16	32	125	42	56	36,4	50	32	135
BT40-SFRB16-135-M22	16	32	135	22	86	34.3	50	32	145
BT40-SFRB16-150-M67	16	32	150	67	56	39	50	32	160
BT40-SFRB16-155-M42	16	32	155	42	86	36,4	50	32	165
BT40-SFRB16-180-M67	16	32	180	67	86	39	50	32	190

BT40-SFRB20-95-M42	20	38	95	42	26	42.4	50	40	105
BT40-SFRB20-120-M67	20	38	120	67	26	45	50	40	130
BT40-SFRB20-125-M42	20	38	125	42	56	42.4	50	40	135
BT40-SFRB20-150-M67	20	38	150	67	56	45	50	40	160
BT40-SFRB20-155-M42	20	38	155	42	86	42.4	50	40	165
BT40-SFRB20-180-M67	20	38	180	67	86	45	50	40	190

Tamanho	D	C	L	M	L1	C1	C2	H	H
BT50-SFRB6-90-M22	6	14	90	22	30	16.3	32	18	145
BT50-SFRB6-110-M42	6	14	110	42	30	18,4	32	18	165
BT50-SFRB6-120-M22	6	14	120	22	60	16.3	32	18	175
BT50-SFRB6-135-M67	6	14	135	67	30	21	36	18	190
BT50-SFRB6-140-M42	6	14	140	42	60	18,4	36	18	195
BT50-SFRB6-165-M67	6	14	165	67	60	21	32	18	220

BT50-SFRB8-90-M22	8	18	90	22	30	20.3	32	24	145
BT50-SFRB8-110-M42	8	18	110	42	30	22.4	32	24	165
	8	18	120	22	60	20.3	36	24	175
BT50-SFRB8-135-M67	8	18	135	67	30	25	36	24	190
BT50-SFRB8-140-M42	8	18	140	42	60	22.4	36	24	195
BT50-SFRB8-165-M67	8	18	165	67	60	25	36	24	220

BT50-SFRB10-90-M22	10	22	90	22	30	24.3	32	30	145
BT50-SFRB10-110-M42	10	22	110	42	30	26,4	32	30	165
BT50-SFRB10-120-M22	10	22	120	22	60	24.3	32	30	175
BT50-SFRB10-135-M67	10	22	135	67	30	29	42	30	190
BT50-SFRB10-140-M42	10	22	140	42	60	26,4	36	30	195
BT50-SFRB10-165-M67	10	22	165	67	60	29	42	30	220

BT50-SFRB12-90-M22	12		90	22	30	28,3	50	30	145
BT50-SFRB12-110-M42	12	26	110	42	30	30,4	42	30	165
BT50-SFRB12-120-M22	12	26	120	22	60	28,3	42	30	175
BT50-SFRB12-135-M67	12	26	135	67	30	33	42	30	190
BT50-SFRB12-140-M42	12	26	140	42	60	30,4	50	30	195
BT50-SFRB12-165-M67	12	26	165	67	60	33	42	30	220

BT50-SFRB16-90-M22	16	32	90	22	30	34.3	50	32	145
BT50-SFRB16-110-M42	16	32	110	42	30	36,4	50	32	165
BT50-SFRB16-120-M22	16	32	120	22	60	34.3	50	32	175
BT50-SFRB16-135-M67	16	32	135	67	30	39	42	32	190
BT50-SFRB16-140-M42	16	32	140	42	60	36,4	50	32	195
BT50-SFRB16-165-M67		32	165	67	60	39	50	32	220
BT50-SFRB16-195-M67	16	32	195	67	90	39	50	32	250

BT50-SFRB20-110-M42	20	38	110	42	30	42.4	53	40	165
BT50-SFRB20-135-M67	20	38	135	67	30	45	53	40	190
BT50-SFRB20-140-M42	20	38	140	42	60	42.4	50	40	195
BT50-SFRB20-165-M67	20	38	165	67	60	45	53	40	220

BT50-SFRB25-110-M42	25	45	110	42	30	49,4	53	45	165
BT50-SFRB25-140-M42	25	45	140	42	60	49,4	53	45	195
BT50-SFRB25-170-M42	25	45	170	42	90	49,4	50	45	225
