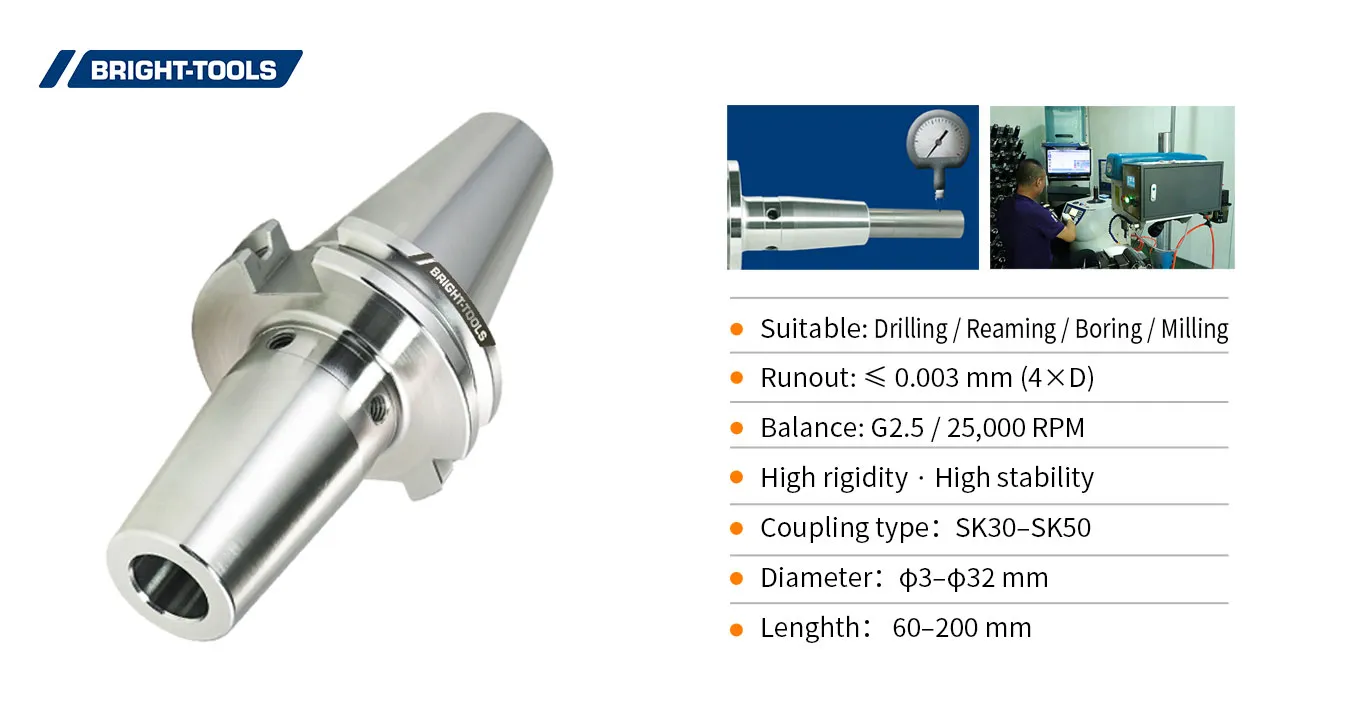

SK Shrink Fit Chuck 4.5 °

Name: SK Shrink Fit Chuck 4.5 °
Brand: Shandong Jinjie Machinery Co., Ltd.

SK padrão Shrink fit Chuck usa aço quente resistente ao calor para prender HSS e ferramentas de carboneto sólido por meio de caráter de expansão térmica de aço. A precisão de 0,003mm e as tolerâncias de conicidade precisas melhoram a vida útil da ferramenta, o balanceamento fino subsequente traz melhor qualidade da superfície e baixo desgaste do fuso da máquina

1. alta precisão runout (<0,003mm)

2. torque de aperto extremo por alta pressão no furo de fixação

3. chanfro curto

4 furos roscados para balanceamento simples e rápido com parafusos

Compre SK Shrink Fit Chuck 4.5 ° 



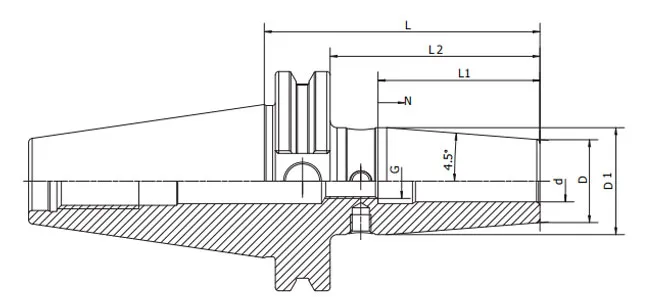

DESENHO TÉCNICO DE SK SHRINK FIT CHUCK 4.5 °

SHRINK FIT CHUCK

CARACTERÍSTICAS

VANTAGENS

PRINCÍPIO DE TRABALHO

Collet brilhante do psiquiatra do calor das ferramentas

Shrink Fit Chuck características de suportes de encolhimento de calor

Encolher o mandril de calor encolher máquina para porta-ferramentas

ESPECIFICAÇÃO DE SK SHRINK FIT CHUCK 4.5 °

</Tr>

Tamanho	D	D	D1	L	L2	L1	N	G
SK30-SF03-80	3	15	20	80	60,9	-	-	-
SK30-SF04-80	4	15	20	80	60,9	-	-	-
SK30-SF05-80	5	15	20	80	60,9	-	-	-
SK30-SF06-80	6	21	27	80	60,9	36	10	M5
SK30-SF08-80	8	21	27	80	60,9	36	10	M6
SK30-SF10-80	10	24	32	80	60,9	42	10	M8x1
SK30-SF12-80	12	24	32	80	60,9	47	10	M10x1
SK30-SF14-80	14	27	34	80	60,9	47	10	M10x1
SK30-SF16-80	16	27	34	80	60,9	50	10	M12x1
SK30-SF18-80	18	33	42	80	60,9	50	10	M12x1
SK30-SF20-80	20	33	42	80	60,9	52	10	M16x1

SK30-SF03-120	3	15	20	120	100,9	-	-	-
SK30-SF04-120	4	15	20	120	100,9	-	-	-
SK30-SF05-120	5	15	20	120	100,9	-	-	-
SK30-SF06-120	6	21	27	120	100,9	36	10	M5
SK30-SF08-120	8	21	27	120	100,9	36	10	M6
SK30-SF10-120	10	24	32	120	100,9	42	10	M8x1
SK30-SF12-120	12	24	32	120	100,9	47	10	M10x1
SK30-SF16-120	16	27	34	120	100,9	50	10	M12x1

SK40-SF03-80	3	15	20	80	60,9	-	-	-
SK40-SF04-80	4	15	20	80	60,9	-	-	-
SK40-SF05-80	5	15	20	80	60,9	-	-	-
SK40-SF06-80	6	21	27	80	60,9	36	10	M5
SK40-SF08-80	8	21	27	80	60,9	36	10	M6
SK40-SF10-80	10	24	31	80	60,9	42	10	M8x1
SK40-SF12-80	12	24	31	80	60,9	47	10	M10x1
SK40-SF14-80	14	27	34	80	60,9	47	10	M10x1
SK40-SF16-80	16	27	34	80	60,9	50	10	M12x1
SK40-SF18-80	18	33	40	80	60,9	50	10	M12x1
SK40-SF20-80	20	33	40	80	60,9	52	10	M16x1
SK40-SF25-100	25	44	50	100	80,9	58	10	M16x1
SK40-SF32-100	32	44	50	100	80,9	62	10	M16x1

SK40-SF03-120	3	15	20	120	100,9	-	-	-
SK40-SF04-120	4	15	20	120	100,9	-	-	-
SK40-SF05-120	5	15	20	120	100,9	-	-	-
SK40-SF06-120	6	21	27	120	100,9	36	10	M5
SK40-SF08-120	8	21	27	120	100,9	36	10	M6
SK40-SF10-120	10	24	32	120	100,9	42	10	M8x1	SK40-SF12-120	12	24	32	120	100,9	47	10	M10x1
SK40-SF14-120	14	27	34	120	100,9	47	10	M10x1
SK40-SF16-120	16	27	34	120	100,9	50	10	M12x1
SK40-SF18-120	18	31	42	120	100,9	50	10	M12x1
SK40-SF20-120	20	31	42	120	100,9	52	10	M16x1
SK40-SF25-120	25	44	50	120	100,9	58	10	M16x1

SK40-SF03-160	3	15	20	160	140,9	-	-	-
SK40-SF04-160	4	15	20	160	140,9	-	-	-
SK40-SF05-160	5	15	20	160	140,9	-	-	-
SK40-SF06-160	6	21	32	160	140,9	36	10	M5
SK40-SF08-160	8	21	32	160	140,9	36	10	M6
SK40-SF10-160	10	24	34	160	140,9	42	10	M8x1
SK40-SF12-160	12	24	34	160	140,9	47	10	M10x1
SK40-SF14-160	14	27	42	160	140,9	47	10	M10x1
SK40-SF16-160	16	27	42	160	140,9	50	10	M12x1
SK40-SF18-160	18	33	50	160	140,9	50	10	M12x1
SK40-SF20-160	20	33	50	160	140,9	52	10	M16x1
SK40-SF25-160	25	44	50	160	140,9	58	10	M16x1
SK40-SF32-160	32	44	50	160	140,9	62	10	M16x1

SK40-SF06-200	6	21	32	200	180,9	36	10	M5
SK40-SF08-200	8	21	32	200	180,9	36	10	M6
SK40-SF10-200	10	24	34	200	180,9	42	10	M8x1
SK40-SF12-200	12	24	34	200	180,9	47	10	M10x1
SK40-SF14-200	14	27	42	200	180,9	47	10	M10x1
SK40-SF16-200	16	27	42	200	180,9	50	10	M12x1
SK40-SF18-200	18	33	50	200	180,9	50	10	M12x1
SK40-SF20-200	20	33	50	200	180,9	52	10	M16x1
SK40-SF25-200	25	44	50	200	180,9	58	10	M16x1
SK40-SF32-200	32	44	50	200	180,9	62	10	M16x1

SK50-SF06-80	6	21	27	80	60,9	36	10	M5
SK50-SF08-80	8	21	27	80	60,9	36	10	M6
SK50-SF10-80	10	24	31	80	60,9	42	10	M8x1
SK50-SF12-80	12	24	31	80	60,9	47	10	M10x1
SK50-SF14-80	14	27	34	80	60,9	47	10	M10x1
SK50-SF16-80	16	27	34	80	60,9	50	10	M12x1
SK50-SF18-80	18	33	40	80	60,9	50	10	M12x1
SK50-SF20-80	20	33	39,5	80	60,9	52	10	M16x1
SK50-SF25-90	25	44	52.5	90	70,9	58	10	M16x1
SK50-SF32-90	32	44	52.5	90		62	10	M16x1

SK50-SF06-120	6	21	27	120	100,9	36	10	M5
SK50-SF08-120	8	21	27	120	100,9	36	10	M6
SK50-SF10-120	10	24	32	120	100,9	42	10	M8x1
SK50-SF12-120	12	24	32	120	100,9	47	10	M10x1
SK50-SF14-120	14	27	34	120	100,9	47	10	M10x1
SK50-SF16-120	16	27	34	120	100,9	50	10	M12x1
SK50-SF18-120	18	33	42	120	100,9	50	10	M12x1
SK50-SF20-120	20	33	42	120	100,9	52	10	M16x1
SK50-SF25-120	25	44	53	120	100,9	58	10	M16x1
SK50-SF32-120	32	44	53	120	100,9	62	10	M16x1

SK50-SF06-160	6	21	32	160	140,9	36	10	M5
SK50-SF08-160	8	21	32	160	140,9	36	10	M6
SK50-SF10-160	10	24	34	160	140,9	42	10	M8x1
SK50-SF12-160	12	24	34	160	140,9	47	10	M10x1
SK50-SF14-160	14	27	42	160	140,9	47	10	M10x1
SK50-SF16-160	16	27	42	160	140,9	50	10	M12x1
SK50-SF18-160	18	33	51	160	140,9	50	10	M12x1
SK50-SF20-160	20	33	51	160	140,9	52	10	M16x1
SK50-SF25-160	25	44	60		140,9	58	10	M16x1
SK50-SF32-160	32	44	60	160	140,9	62	10	M16x1

SK50-SF06-200	6	21	32	200	180,9	36	10	M5
SK50-SF08-200	8	21	32	200	180,9	36	10	M6
SK50-SF10-200	10	24	34	200	180,9	42	10	M8x1
SK50-SF12-200	12	24	34	200	180,9	47	10	M10x1
SK50-SF14-200	14	27	42	200	180,9	47	10	M10x1
SK50-SF16-200	16	27	42	200	180,9	50	10	M12x1
SK50-SF18-200	18	33	51	200	180,9	50	10	M12x1
SK50-SF20-200	20	33	51	200	180,9	52	10	M16x1
SK50-SF25-200	25	44	60	200	180,9	58	10	M16x1
SK50-SF32-200	32	44	60	200	180,9	62	10	M16x1
