HSK-A encolher Chuck, curvo

Name: HSK-A encolher Chuck, curvo
Brand: Shandong Jinjie Machinery Co., Ltd.

Suporte de encaixe curvo com raiz espessa e nariz fino, para garantir uma boa rigidez, mesmo que o comprimento fique mais longo. Este suporte de ferramenta tem um bom desempenho durante a maquinagem de 5 eixos, que muitas vezes requer um suporte de ferramenta de calibre mais longo e ferramentas de corte para evitar interferências, também bom melhor para o processamento de canto de uma peça de trabalho

1. compacto

2, troca de Quck

3, aperto pequeno e inteligente

Compre HSK-A encolher Chuck, curvo 



DESENHO TÉCNICO DE HSK-A SHRINK CHUCK, CURVED

SHRINK FIT CHUCK, CURVED

VANTAGENS

CARACTERÍSTICAS

PRINCÍPIO DE TRABALHO

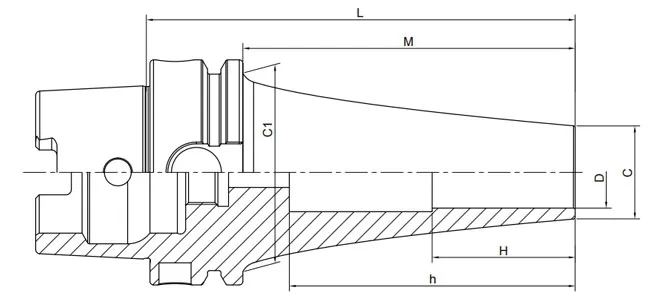

ESPECIFICAÇÃO DE HSK-A SHRINK CHUCK, CURVIDA

Tamanho	D	C	L	M	C1	H	H
CV HSK63A-SFSA4-90	4	7	90	64	53	12	65
CV HSK63A-SFSA4-120	4	7	120	94	53	12	95
CV HSK63A-SFSA4-150	4	7	150	124	53	12	125
CV HSK63A-SFSA4-180	4	7	180	154	53	12	154
CV HSK63A-SFSA4-210	4	7	210	184	53	12	185
CV HSK63A-SFSA4-240	4	7	240	214	53	12	214
CV HSK63A-SFSA4-270	4	7	270	244	53	12	245
CV HSK63A-SFSA4-300	4	7	300	274	53	12	275
CV HSK63A-SFRA4-120	4	10	120	94	53	12	95
CV HSK63A-SFRA4-150	4	10	150	124	53	12	125
CV HSK63A-SFRA4-180	4	10	180	154	53	12	155
CV HSK63A-SFRA4-210	4	10	210	184	53	12	185

CV HSK63A-SFLSA6-90	6	9	90	64	53	18	65
CV HSK63A-SFLSA6-120	6	9	120	94	53	18	95
CV HSK63A-SFLSA6-150	6	9	150	124	53	18	125
CV HSK63A-SFLSA6-180	6	9	180	154	53	18	154
CV HSK63A-SFLSA6-210	6	9	210	184	53	18	184
CV HSK63A-SFLSA6-240	6	9	240	214	53	18	214
CV HSK63A-SFLSA6-270	6	9	270	244	53	18	245
CV HSK63A-SFLSA6-300	6	9	300	274	53	18	275
CV HSK63A-SFRA6-90	6	13	90	64	53	18	65
CV HSK63A-SFRA6-120	6	13	120	94	53	18	95
CV HSK63A-SFRA6-150	6	13	150	124	53	18	125
CV HSK63A-SFRA6-180	6	13	180	154	53	18	155
CV HSK63A-SFRA6-210	6	13	210	184	53	18	185
CV HSK63A-SFFA6-90	6	13		64	53	18	65
CV HSK63A-SFFA6-120	6	13	120	94	53	18	95
CV HSK63A-SFFA6-150	6	13	150	124	53	18	125
CV HSK63A-SFFA6-180	6	13	180	154	53	18	155
CV HSK63A-SFFA6-210	6	13	210	184	53	18	185

CV HSK63A-SFSA8-90	8	11	90	64	53	24	65
CV HSK63A-SFSA8-120	8	11	120	94	53	24	94
CV HSK63A-SFSA8-150	8	11	150	124	53	24	124
CV HSK63A-SFSA8-180	8	11	180	154	53	24	155
CV HSK63A-SFSA8-210	8	11	210	184	53	24	184
CV HSK63A-SFSA8-240	8	11	240	214	53	24	214
CV HSK63A-SFSA8-270	8	11	270	244	53	24	244
CV HSK63A-SFSA8-300	8	11	300	274	53	24	274
CV HSK63A-SFRA8-90	8	16	90	64	53		65
CV HSK63A-SFRA8-120	8	16	120	94	53	24	95
CV HSK63A-SFRA8-150	8	16	150	124	53	24	125
CV HSK63A-SFRA8-180	8	16	180	154	53	24	155
CV HSK63A-SFRA8-210	8	16	210	184	53	24	185
CV HSK63A-SFFA8-90	8	16	90	64	53	24	65
CV HSK63A-SFFA8-120	8	16	120	94	53	24	95
CV HSK63A-SFFA8-150	8	16	150	124	53	24	125
CV HSK63A-SFFA8-180	8	16	180	154	53	24	155
CV HSK63A-SFFA8-210	8	16	210	184	53	24	185

Tamanho	D	C	L	M	C1	H	H
CV HSK100A-SFSA12-165	12	15	165	136	85	30	133
CV HSK100A-SFSA12-195	12	15	195	166	85	30	163
CV HSK100A-SFSA12-225	12	15	225	196	85	30
CV HSK100A-SFSA12-255	12	15	255	226	85	30	190
CV HSK100A-SFSA12-285	12	15	285	256	85	30	251
CV HSK100A-SFSA12-315	12	15	315	286	85	30	281
CV HSK100A-SFSA12-345	12	15	345	316	85	30	311
CV HSK100A-SFRA12-165	12	22	165	136	85	30	133
CV HSK100A-SFRA12-195	12	22	195	166	85	30	163
CV HSK100A-SFRA12-225	12	22	225	196	85	30	159
CV HSK100A-SFRA12-255	12	22	255	226	85	30	221
CV HSK100A-SFRA12-285	12	22	285	256	85	30	251
CV HSK100A-SFFA12-165	12	22	165	136	85	30	133
CV HSK100A-SFFA12-195	12	22	195	166	85	30	163
CV HSK100A-SFFA12-225	12	22	225	196	85	30	159
CV HSK100A-SFFA12-255	12	22	255	226	85	30	221
CV HSK100A-SFFA12-285	12	22	285	256	85		251

CV HSK100A-SFSB16-165	16	21	165	136	85	32	131
CV HSK100A-SFSB16-195	16	21	195	166	85	32	161
CV HSK100A-SFSB16-225	16	21	225	196	85	32	191
CV HSK100A-SFSB16-255	16	21	255	226	85	32	221
CV HSK100A-SFSB16-285	16	21	285	256	85	32	251
CV HSK100A-SFSB16-315	16	21	315	286	85	32	281
CV HSK100A-SFSB16-345	16	21	345	316	85	32	311

CV HSK100A-SFSB20-165	20	26	165	136	85	40	132
CV HSK100A-SFSB20-195	20	26	195	166	85	40	161
CV HSK100A-SFSB20-225	20	26	225	196	85	40	191
CV HSK100A-SFSB20-255	20	26	255	226	85	40	221
CV HSK100A-SFSB20-285	20	26	285	256	85	40	251
	20	26	315	286	85	40	281
CV HSK100A-SFSB20-345	20	26	345	316	85	40	311
