Forma de suporte chato E2

Name: Forma de suporte chato E2
Brand: Shandong Jinjie Machinery Co., Ltd.

Suporte de ferramenta VDI DIN 69880, forma E2, como acessório de torno com fornecimento de refrigerante interno e externo, polido e aterrado de precisão.

Suporte de barra de perfuração VDI feito de aço de endurecimento de caixa liga HRC 58 ± 2.

Profundidade de endurecimento 0,8mm ± 0,2mm.

Os porta-ferramentas VDI são polidos e aterrados de precisão.

Com refrigeração interna e externa.

Variante-Design: VDI 16 - VDI 60 / Ø 6mm - Ø 50mm.

Compre Forma de suporte chato E2 



DESENHO TÉCNICO DO FORMULÁRIO DE TITULAR DE FURAÇÃO E2

Alta concentricidade

Forma de suporte chato E2

Estrutura do produto

Alta concentricidade de ferramentas ao vivo Cnc

Forma de suporte chato E2 de ferramentas ao vivo Mt

Estrutura do produto de ferramentas ao vivo com refrigeração

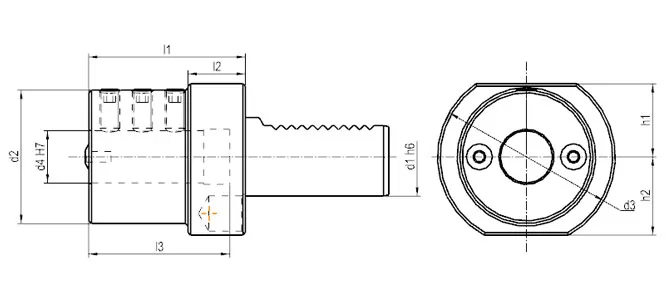

ESPECIFICAÇÃO DO FORMULÁRIO DE TITULAR DE FURAÇÃO E2

Tamanho	D1	D2	D3	D4	H1	L1	L2	L3
E2-16x6	16	32	40	6	18	44	13	34
E2-16x8	16	32	40	8	18	44	13	34
E2-16x10	16	32	40	10	18	44	13	34
E2-16x12	16	40	40	12	18	44	13	34
E2-16x16	16	40	40	16	18	44	13	34
E2-20x6	20	40	50	6	23	50	18	42
E2-20x8	20	40	50	8	23	50	18	42
E2-20x10	20	40	50	10	23	50	18	42
E2-20x12	20	40	50	12	23	50	18	42
E2-20x16	20	42	50	16	23	50	18	42
E2-20x20	20	49	50	20	23	50	18	42
E2-20x25	20	49	50	25	23	60	18	52
E2-25x8	25	40	58	8	25	50	18	41
E2-25x10	25	40	58	10	25	50	18	41
E2-25x12	25	40	58	12	25	50	18	41
E2-25x16	25	40	58	16	25	50	18	41
E2-25x20	25	58	58	20	25	50	18	41
E2-25x25	25	58	58	25	25	60	18	51
E2-25x32	25	58	58	32	25	75	18	62
E2-30x6	30	55	68	6	28	60	22
E2-30x8	30	55	68	8	28	60	22	43
E2-30x10	30	55	68	10	28	60	22	43
E2-30x12	30	55	68	12	28	60	22	43
E2-30x16	30	55	68	16	28	60	22	55
E2-30x20	30	55	68	20	28	60	22	54
E2-30x25	30	55	68	25	28	60	22	54
E2-30x30	30	67	68	30	28	75	22	61
E2-30x32	30	67	68	32	28	75	22	61
E2-40x8	40	55	83	8	32,5	75	22	43
E2-40x10	40	55	83	10	32,5	75	22	43
E2-40x12	40	55	83	12	32,5	75	22	58
E2-40x16	40	55	83	16	32,5	75	22	61
E2-40x20	40	55	83	20	32,5	75	22	61
E2-40x25	40	55	83	25	32,5	75	22	61
E2-40x30	40	82	83	30	32,5	75	22	61
E2-40x32	40	82	83	32	32,5	75	22	61
E2-40x40	40	82	83	40	32,5	90	22	76
E2-50x12	50	68	98	12	35	90	30	71
E2-50x16	50	68	98	16	35	90	30	76
E2-50x20	50	68	98	20	35	90	30	76
E2-50x25	50	68	98	25	35	90	30	76
50	69	98	30	35	90	30	76
E2-50x32	50	69	98	32	35	90	30	76
E2-50x40	50	98	98	40	35	90	-	76
E2-50x50	50	98	98	50	35	100	-	86
E2-60x16	60	68	123	16	42.5	90	30	76
E2-60x20	60	68	123	20	42.5	90	30	76
E2-60x25	60	68	123	25	42.5	90	30	76
E2-60x30	60	68	123	30	42.5	90	30	76
E2-60x32	60	68	123	32	42.5	90	30	76
E2-60x40	60	98	123	40	42.5	90	30	76
E2-60x50	60	98	123	50	42.5	100	30	86
E2-80x20	80	68	158	20	55	100	30	86
E2-80x25	80	68	158	25	55	100	30	86
E2-80x32	80	68	158	32	55	100	30	86
E2-80x40	80	98	158	40	55	100	30	86
E2-80x50	80	98	158	50	55	100	30	92
E2-80x60	80	98	158	60	55	100	30	92

Tamanho	D1	D2	D3	D4	H1	L1	L2	L3
E2-20x5/16"	20	40	50	5/16"	23	50	18	42
E2-20x3/8"	20	40	50	3/8"	23	50	18	42
E2-20x1/2"	20	4050	1/2"	23	50	18	42
E2-20x5/8"	20	40	50	5/8"	23	50	18	42
E2-20x3/4"	20	45	50	3/4"	23	50	18	42
E2-20x1"	20	50	50	1"	23	60	18	52
E2-30x5/16"	30	55	68	5/16"	28	60	22	43
E2-30x3/8"	30	55	68	3/8"	28	60	22	43
E2-30x1/2"	30	55	68	1/2"	28	60	22	43
E2-30x5/8"	30	55	68	5/8"	28	60	22	55
E2-30x3/4"	30	55	68	3/4"	28	60	22	54
E2-30x1"	30	55	68	1"	28	60	22	54
E2-30x1-1/4"	30	67	68	1-1/4"	28	75	22	61
E2-40x3/8"	40	55	83	3/8"	32,5	75	22	43
E2-40x1/2"	40	55	83	1/2"	32,5	75	22	58
E2-40x5/8"	40	55	83	5/8"	32,5	75	22	61
E2-40x3/4"	40	55	83	3/4"	32,5	75	22	61
E2-40x1"	40	55	83	1"	32,5	75	22	61
E2-40x1-1/4"	40	82	83	1-1/4"	32,5	75	22	61
E2-40x1-1/2"	40	82	83	1-1/2"	32,5	90	22	76
E2-50x1/2"	50	68	98	1/2"	35	90	30	71
E2-50x5/8"	50	68	98	5/8"	35	90	30	76
E2-50x3/4"	50	68	98		35	90	30	76
E2-50x1"	50	68	98	1"	35	90	30	76
E2-50x1-1/4"	50	69	98	1-1/4"	35	90	30	76
E2-50x1-1/2"	50	98	98	1-1/2"	35	90	-	76
E2-50x2"	50	98	98	2"	35	100	-	86
E2-60x5/8"	60	68	123	5/8"	42.5	90	30	76
E2-60x3/4"	60	68	123	3/4"	42.5	90	30	76
E2-60x1"	60	68	123	1"	42.5	90	30	76
E2-60x1-1/4"	60	68	123	1-1/4"	42.5	90	30	76
E2-60x1-1/2"	60	98	123	1-1/2"	42.5	90	30	76
E2-60x2"	60	98	123	2"	42.5	100	30	86
