Name: Forma de suporte axial C4 invertido para a esquerda
Brand: Shandong Jinjie Machinery Co., Ltd.

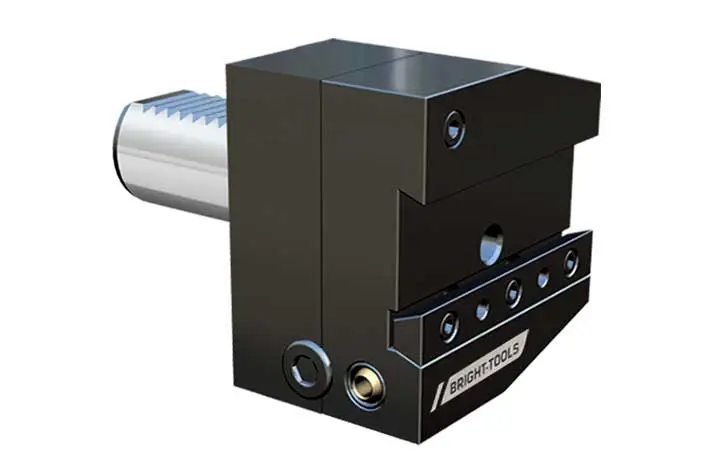

Forma de suporte axial C4 invertido para a esquerda

O Suporte Axial Form C4 Inverted Left é um porta-ferramentas versátil usado em operações de fresagem, perfuração e torneamento em máquinas CNC. Seu design compacto oferece melhor acesso e visibilidade, maximizando a precisão do processo de usinagem. O suporte axial apresenta alta rigidez e estabilidade, minimizando o risco de vibração e tagarelice durante operações de alta velocidade. A Forma de Suporte Axial C4 Inverted Left é um artista confiável para fabricantes que buscam um porta-ferramentas flexível e eficiente para seus diversos requisitos de usinagem.

Compre Forma de suporte axial C4 invertido para a esquerda 

DESENHO TÉCNICO DO FORMULÁRIO AXIAL C4 INVERTADO À ESQUERDA

Alta concentricidade

Estrutura do produto

Forma de suporte axial C4 invertido para a esquerda

Alta concentricidade de ferramentas ao vivo

Estrutura do produto de ferramentas driven

Forma de suporte axial C4 invertido à esquerda de ferramentas ao vivo

ESPECIFICAÇÃO DO FORMULÁRIO AXIAL C4 INVERTADO À ESQUERDA

Tamanho	D1	B1	B2	B3	H1	H5	H6	L1	L2	L3
C4-16x12x44	16	43	24	13	12	20	22	44	5	20
C4-20x16x50	20	65	40	26	16/12	25	30	50	-	30
C4-25x16x55	25	58	33	19	16/12	25	30	55	7	20
C4-30x20x70	30	76	41	23	20/16	35	38	70	10	30
C4-40x25x85	40	90	47,5	25,5	25/20	42.5	48	85	12.5	30
C4-50x32x100	50	105	55	30,5	32/25	50	60	100	16	40
C4-60x32x125	60	125	62.5	33	32/25	62.5	62.5	125	16	40
C4-80x40x160	80	160	78	42	40/32	80	80	160	20	40

Tamanho	D1	B1	B2	B3	H1	H5	H6	L1	L2	L3
C4-20x5/8 "x50	20	65	40	26	5/8"	25	30	50	-	30
C4-30x3/4 "x70	30	76	41	23	3/4"	35	38	70	10	30
C4-40x1 "x85	40	90	47,5	25,5	1"	42.5	48	85	12.5	30
C4-50x1-1/4 "x100	50	105	55	30,5	1-1/4"	50	60	100	16	40
C4-60x1-1/4 "x125	60	125	62.5	33	1-1/4"	62.5	62.5	125	16	40
